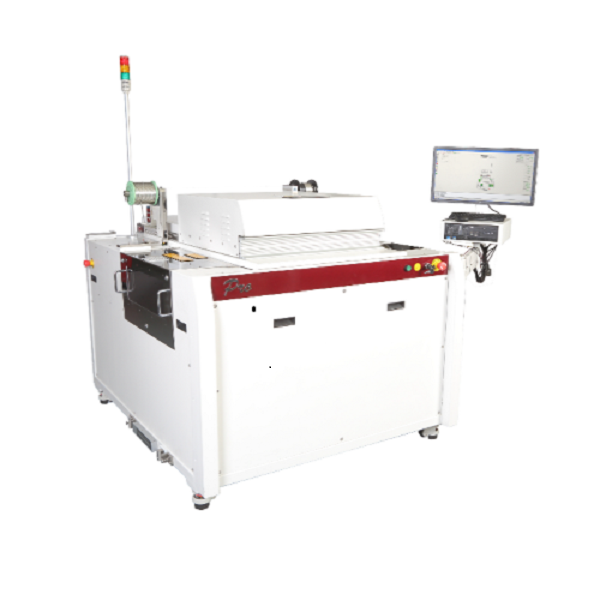

Jade Pro

  • 標準配置
  • 直流伺服電機
  • 機台自帶TFT顯示器和電腦
  • 氮氣保護系統
  • 錫鍋液位偵測及自動加錫功能
  • 錫鍋編碼自動識別功能(可在程式裡定義)
  • 點噴式助焊劑噴頭
  • 基準點手動對位及校正功能
  • 錫波高度偵測及自動補償功能
  • 焊接監控攝像頭
  • 燈塔
  • 6個AP焊嘴
  • 抽風系統
  • 彩色程式設計攝像頭
  • 通用的可調式PCB板定位框
  • 帶攝像頭輔助的焊嘴校正系統
  • 基於Windows系統開發的PillarCOMM程式設計軟體
  • 相容無鉛焊錫
  • 日常維護工具箱
  • 監控選配
  • 助焊劑液位感應器 - 熱敏電阻型
  • 助焊劑噴塗和流量監測
  • 錫泵轉數監測
  • 氧氣含量監測
  • 氮氣流量監測
  • 系統選配
  • 錫鍋自動更換 - PLUS 配置
  • 頂部紅外預熱
  • 滑軌式底部紅外預熱
  • 閉環溫度控制
  • 底部熱氮氣選擇性預熱
  • 基準點自動對位及校正功能
  • 超聲波霧化式助焊劑噴頭
  • 雙助焊劑噴頭
  • 板彎自動偵測及補償功能
  • 帶有獨立Z軸控制的雙錫鍋配置
  • 支持微型焊嘴
  • 大錫鍋可以配置定制的多點浸焊噴嘴
  • 錫鍋更換輔助推車
  • PillarPAD 離線程式設計系統
  • 分級密碼保護
  • 錫絲卷自動識別
  • 支持大尺寸PCB板

詳細介紹

  • 高度:1230mm / 48”;2025mm / 80"(帶燈塔)
  • 寬度:1250mm / 49";1700mm / 67"(帶錫鍋自動更換)
  • 長度:1495mm / 59” 1720mm / 68” (帶助焊劑瓶)
  • 最大焊接面積:457mm x 508mm / 18”x 20”
  • 板邊距離:上/下 3mm
  • PCB板上下淨空:上/下 40mm (參考)最大90mm(僅限上部)
  • 焊錫:適用各種類型的常用焊錫(包括無鉛焊錫)
  • 錫鍋容量:20kg 標準錫鍋;30kg 大錫鍋
  • 焊嘴:AP焊嘴 - 直徑2.5mm 到 16mm
  • 加長型AP焊嘴 - 直徑2.5mm 到 20mm
  • 微型焊嘴 - 直徑1.5mm 到 2.5mm
  • Jet-Tip焊嘴 - 直徑6mm 到 40mm
  • Jet-Wave焊嘴 - 最大寬度 25mm可根據要求定制焊嘴
  • 助焊劑噴頭: 易保養的點噴式助焊劑噴頭,適用各種類型的助焊劑
  • 氣壓式,相容水溶性助焊劑
  • X/Y/Z 軸精度: 0.1mm
  • 重複精度:+/- 0.05mm
  • 氮氣用量:最大40升/分種(單鍋標準AP噴嘴,5bar壓力)
  • 最大80升/分鐘(雙鍋配置)
  • 定制的多焊嘴系統,請參考Pillarhouse對氮氣用量的要求
  • 氮氣純度:99.995% 以上
  • 空氣壓力:5 bar / 72 psi
  • 電源:三相交流
  • 電壓:230V / 400V
  • 頻率:50/60Hz
  • 功率:每相最大9kVA(根據機台配置)
  • 放板方式:手動放板
  • 板固定方式:可調式PCB板定位框架,配有活動支架和板夾
  • 程式設計:基於Windows系統開發的PillarCOMM程式設計軟體
